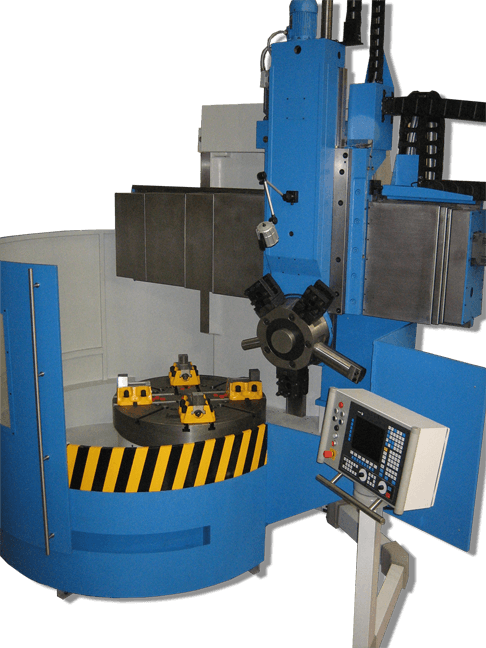

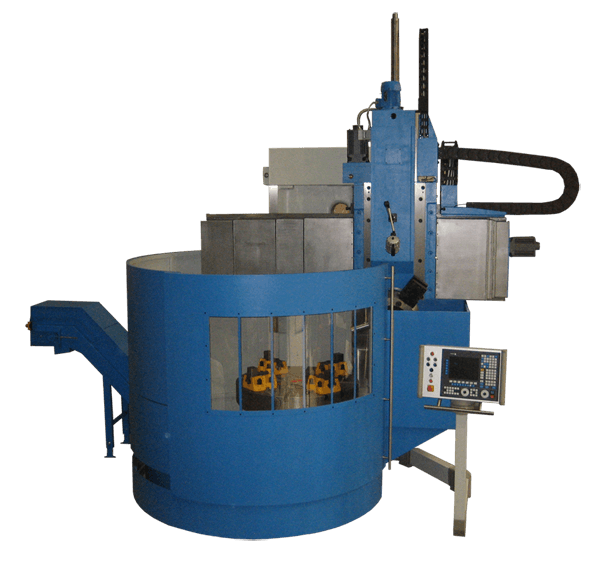

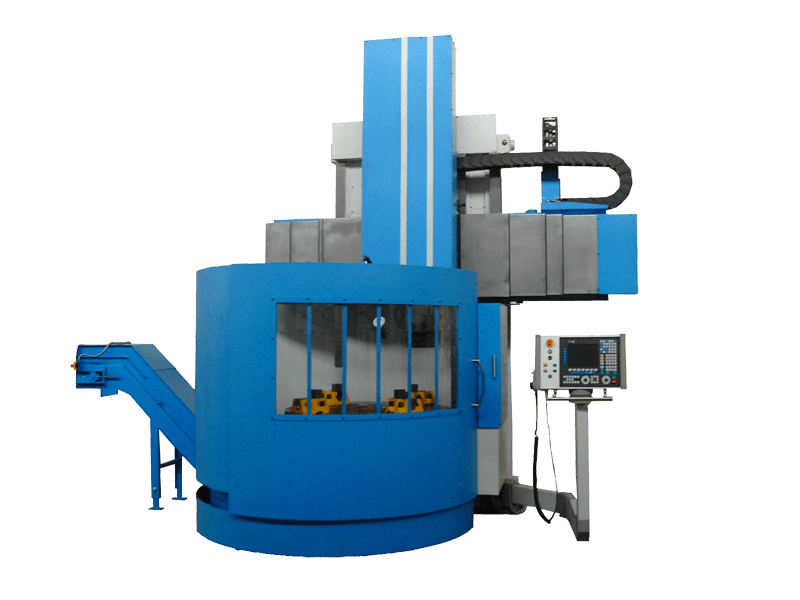

12FR3CNC Einständer Karusselldrehmaschine
Die Maschine ist mit einem Senkrechtsupport mit 5fachen Werkzeugrevolver ausgerüstet. Kugelrollspindel Ø 80 mm in allen Achsen. Hintere Führung der Horizontalschlitten aus gehärtetem Stahl mit Rollenumlaufschuhen. Gegenführungsflächen mit Rotguss und Gleitbelag beschichtet. Dreh oder liniale Messsystem bei 2 Achsen.
Klemmung
Querbalken- Hydro-mechanisch.
Zahnräder
Aus Chromstahl, gehärtet und geschliffen.
Planscheibenlagerung
nachstellbahren Radial-Zylinderrollenlagern.
Schmierung
Planscheibe, Führungsbahnen, Getriebe durch Umlauf- / Zentralschmierungen.
Bedienung
Mittels Schwenkpult und Handradbedienung zum Ankratzen.
Vorschübe
Über Steuerungstasten und Elektronische Handräder.
Bearbeitungs Ø: 1250mm, Werkstückgewicht: 4000kg, Werkstückhöhe: 1000mm
Technische Daten
| Bezeichnung | Einheit | Wert |
|---|---|---|
| Bearbeitungs Ø | mm | 1250 |
| Planscheiben Ø | mm | 1120 |
| Werkstückhöhe | mm | 1000 |
| Werkstückgewicht | kg | 4000 |
| Drehzahlbereich | U/min | 0-250 (300*) |

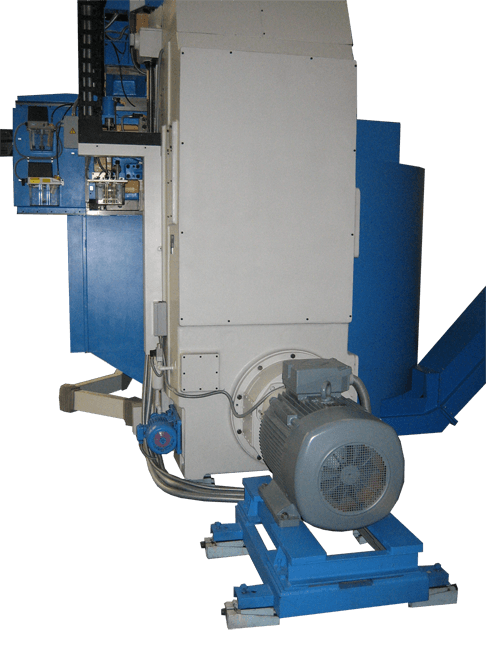

| Leistung des Hauptmotors | kW | 75 |
| Arbeits- und Eilvorschub | mm/min | 0-3000/8000 |
| Querbalkenvorschub | mm/min | 400 |
| Querverstellung der Supporte | mm | 775 |
| Vertikalverstellung des Stößels | mm | 700/1000* |
| Abmessungen der Maschine: | ||
| Länge | mm | 4260 |
| Breite | mm | 3610 |
| Höhe | mm | 5615 |
| Gewicht | kg | 16500 |
