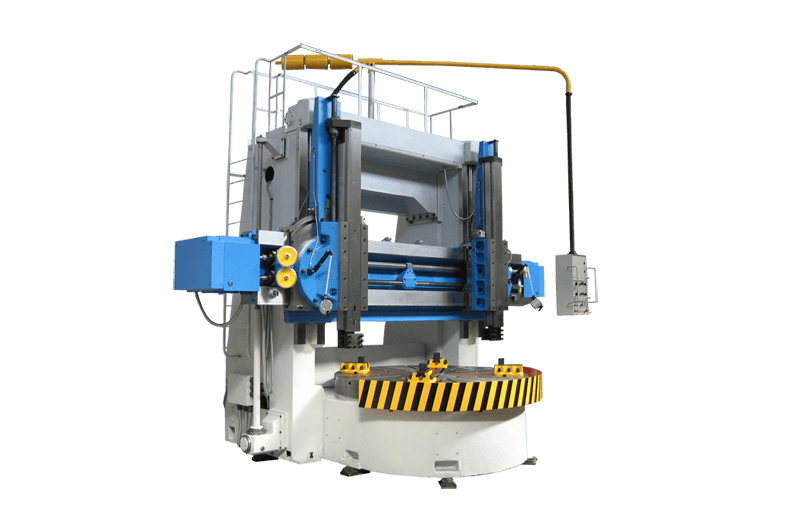

25FR1Zweiständer Karusselldrehmaschine
Auf den Doppelständer-Karusselldrehmaschinen können folgende Arbeiten durchgeführt werden:Kegeldrehen, Bohren, Senken, Aufreiben sowie Plandrehen bei konstanterSchnittgeschwindigkeit.
Ausführung: Maschinengestell: gegossen, starre Bauart.Bedienung: mittels Hängepult, Vorschübe über VierwegeschalterSupporte: Die Maschine ist mit zwei Senkrechtsupporten zur Aufnahme von Dreifachstahlhaltern ausgerüstet.Zahnräder: aus Chromstahl, gehärtet und geschliffen.Kupplungen: Elektromagnet-Kupplungen zur Schaltung der Drehzahlstufen sowie Vorschubbewegungen.Klemmung: Querbalken/Supporte elektro-mechanisch.Planscheiben-Lagerung: 2fach gelagert in nachstellbaren Radialzylinderrollenlagern.Schmierung: Planscheibe, Führungsbahnen, Getriebe durch unabhängige Zentralschmierung,
Bearbeitungs Ø: 2500mm, Werkstückgewicht: 16000kg, Werkstückhöhe: 1600mm
Technische Daten
| Bezeichnung | Einheit | Wert |
|---|---|---|
| Bearbeitungs Ø | mm | 2500 |
| Planscheiben Ø | mm | 2240 |
| Werkstückhöhe | mm | 1600 |
| Max. Drehmoment | kNm | 50 |
| Vorschubbereich | U/min | 1,6-80 |
| Leistung Hauptantrieb | kW | 45 |
| Schnittkraft des rechten Supports | kN | 42,5 |
| Schnittkraft des linken Supports | kN | 33,5 |
| Geschwindigkeit Querbalkenverstellung | mm/min | 360 |
| Arbeitsstufen | 18 | |
| Eilvorschub | mm/min | 2000 |
| Hublänge – waagerecht | mm | 1390 |
| Hublänge – senkrecht | mm | 1200 |
| Abmessungen der Maschine: | ||
| Länge | mm | 5070 |
| Breite | mm | 6420 |
| Höhe | mm | 5100 |
| Gewicht | kg | 35500 |
