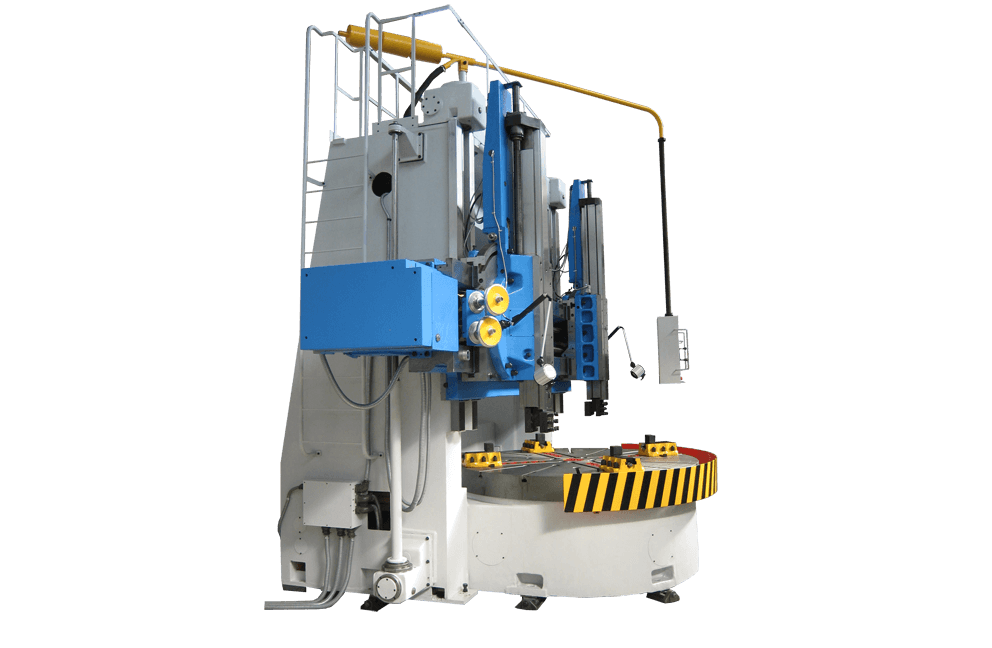

25FR2NC Karusselldrehmaschine

Die Karusselldrehmaschine mit NC-Steuerung ist geeignet zur Bearbeitung im manuellen als auch im NC Betrieb mit konstanten Bearbeitungszyklen.

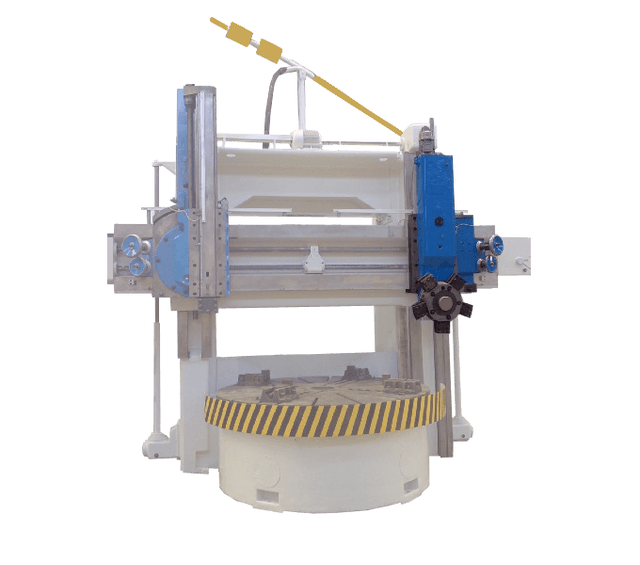

Auf der Doppelständer-Karusselldrehmaschine können folgende Arbeiten durchgeführt werden:

• Rund- und Kegeldrehen von Außenflächen und Innenflächen,
• Bohren
• Senken
• Aufschreiben
• Plandrehen bei konstanter Schnittgeschwindigkeit

Supporte: Die Maschine ist mit zwei Senkrechtsupporten zur Aufnahme von Dreifachstahlhaltern ausgerüstet.

Zahnräder: aus Chromstahl, gehärtet und geschliffen.

Kupplungen: Elektromagnet-Kupplungen zur Schaltung der Drehzahlstufen sowie Vorschubbewegungen.

Klemmung: Querbalken/Supporte elektro-mechanisch.

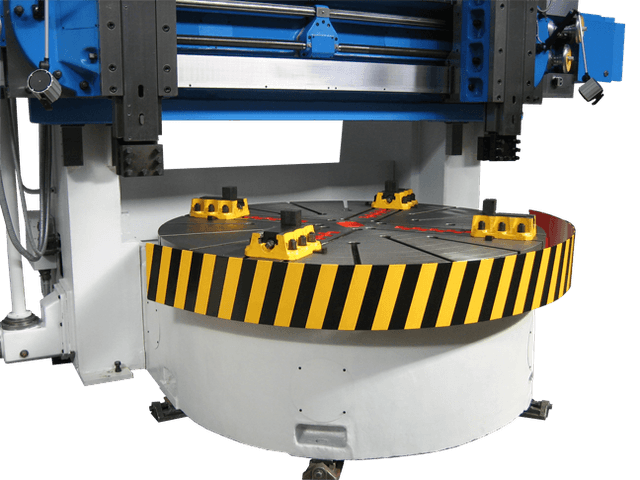

Planscheiben-Lagerung: 2fach gelagert in nachstellbaren Radialzylinderrollenlagern.

Schmierung: Planscheibe, Führungsbahnen, Getriebe durch unabhängige Zentralschmierung

Steuerung

Einfache Programmiervorgänge erlauben den Einsatz von Bedienpersonal ohne komplizierte CNC-Programmierungs- / Bedienungskenntnissen. Das Maschinen- / Steuerungskonzept ist optimal vorbereitet zur Erfüllung aller gängigen hochpräzisen Drehproduktionen, trotz der sehr einfachen Maschinenbedienung.

• NC-Programmierbarer Controller mit Touchscreenfunktion
• Direkte Programmierung im manuellen Betrieb zur Einzelteilfertigung mit Eingabevon Spindeldrehzahl, Vorschub und Positioniergröße im Digitalanzeige Modus
• Programmierung durch vordefinierte Standardbearbeitungszyklen (24 Bearbeitungszyklen) im Einzelsatz sowie in der automatischen Satzfolge (bis 25 Zyklen in einem Programm)
• Lern-Zyklus
• Werkzeugparameter Eingabe
• Programm Speicher intern(bis 5 Bearbeitungsprogrammen) und extern(CompactFlash)
• Fehler- und Diagnostikanzeige(in deutscher Sprache)

Bearbeitungs Ø: 2500mm, Werkstückgewicht: 16000kg, Werkstückhöhe: 1600mm
