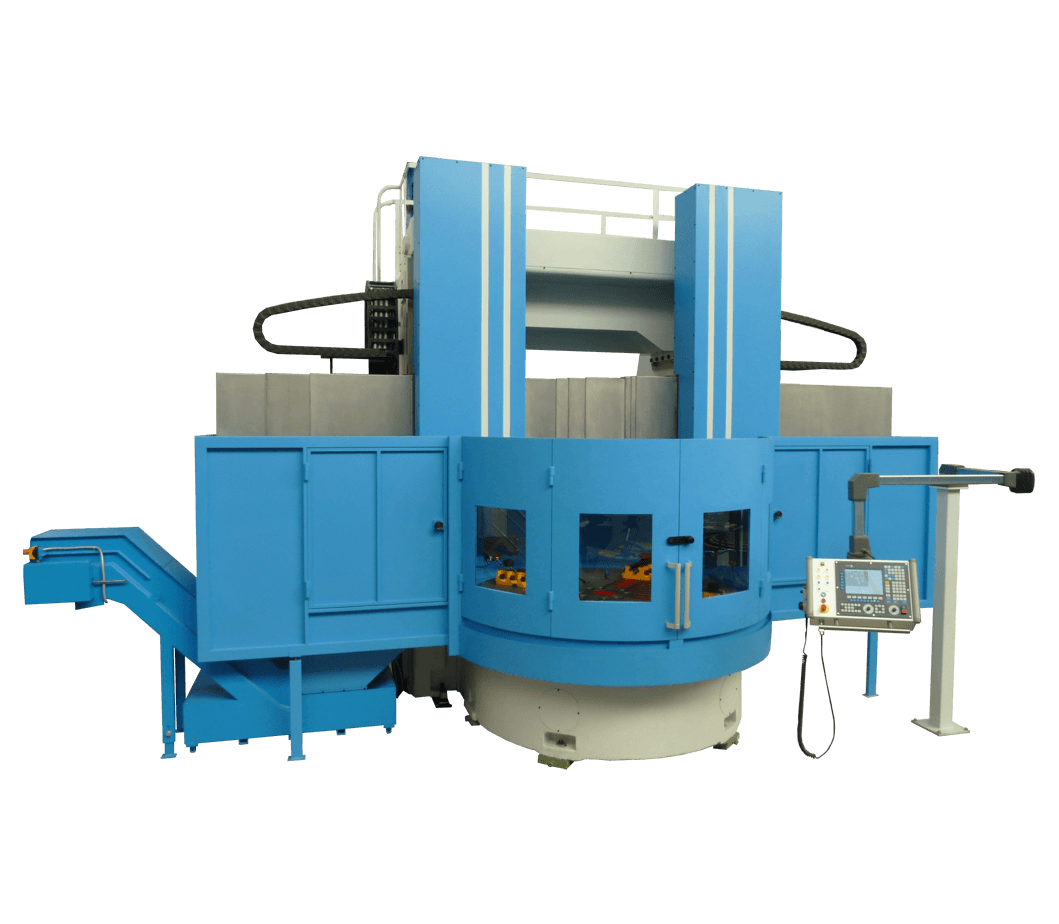

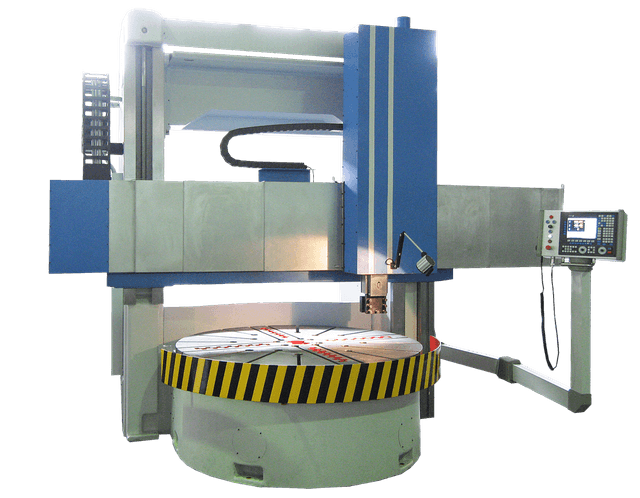

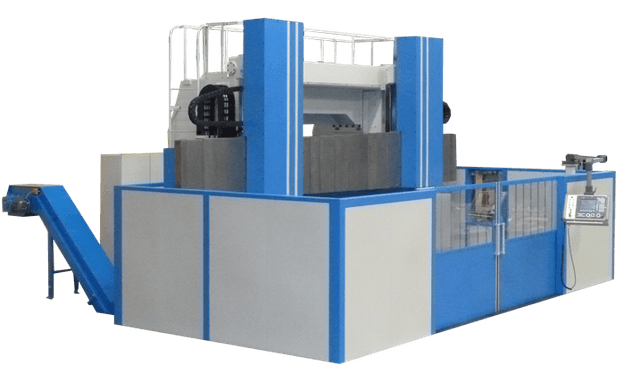

25FR3CNC Zweiständer Karusselldrehmaschine
Die Maschine ist mit zwei Senkrechtsupporten zur Aufnahme von Zwei- bzw. Dreifachstahlhaltern ausgerüstet. Gleichzeitige Bearbeitung des Werkstücks mit beiden Supporten ist möglich. Kugelrollspindel Ø 80 mm in allen Achsen. Hintere Führung der Horizontalschlitten aus gehärtetem Stahl mit Rollenumlaufschuhen. Gegenführungsflächen mit Rotguss und Gleitbelag beschichtet.Serienmäßig mit CNC- Zyklensteuerung FAGOR 8055TC ausgestattet.
Bearbeitungs Ø: 2500mm, Werkstückgewicht: 16000kg, Werkstückhöhe: 1600mm
Technische Daten
| Bezeichnung | Einheit | Wert |
|---|---|---|
| Bearbeitungs Ø | mm | 2500 |
| Planscheiben Ø | mm | 2240 |
| Werkstückhöhe | mm | 1600 |
| Max. Drehmoment | kNm | 50 |
| Drehzahlbereich | U/min | 0-100 |

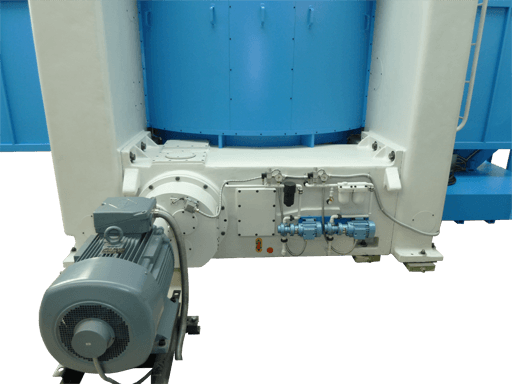

| Leistung des Hauptmotors | kW | 75 |
| Max. senkrechte Querbalkenverstellung | mm | 1240 |
| Eilvorschub | mm/min | 8000 |
| Stufenloser Arbeitsvorschub | mm/min | 0-3000 |
| Hublänge – waagerecht | mm | 1390 |
| Hublänge – senkrecht | mm | 1200 |
| Abmessungen der Maschine: | ||
| Länge | mm | 5070 |
| Breite | mm | 6340 |
| Höhe | mm | 5100 |
| Gewicht | kg | 35500 |
