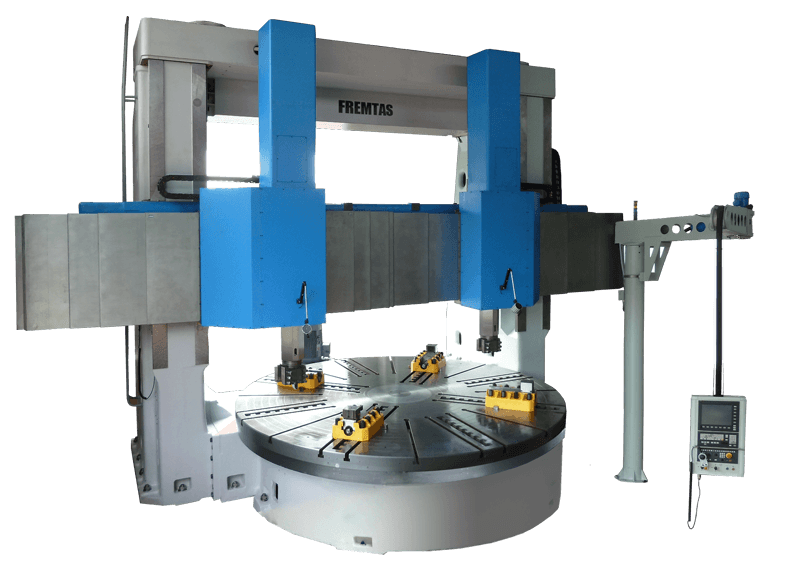

63FR2Zweiständer Karusselldrehmaschine

Die Karusselldrehmaschine mit NC-Steuerung ist geeignet zur Bearbeitung im manuellen als auch im NC Betrieb mit konstanten Bearbeitungszyklen.

Auf der Doppelständer-Karusselldrehmaschine können folgende Arbeiten durchgeführt werden:

• Rund- und Kegeldrehen von Außenflächen und Innenflächen,
• Bohren,
• Senken,
• Aufreiben
• Plandrehen bei konstanter Schnittgeschwindigkeit

Supporte

Die Maschine ist mit zwei Senkrechtsupporten zur Aufnahme von Dreifachstahlhaltern ausgerüstet.

Zahnräder

aus Chromstahl, gehärtet und geschliffen.

Klemmung

Querbalken elektro-mechanisch.

Planscheiben-Lagerung

nachstellbare Radialzylinderollenlager und hydrostatische Führungen

Schmierung

Planscheibe, Führungsbahnen, Getriebe durch unabhängige Zentralschmierung.

Automatische elektromagnetische Umschaltung der Drehzahlstufen

Steuerung

Einfache Programmiervorgänge erlauben den Einsatz von Bedienpersonal ohne komplizierte CNC-Programmierungs- / Bedienungskenntnissen. Das Maschinen- / Steuerungskonzept ist optimal vorbereitet zur Erfüllung aller gängigen hochpräzisen Drehproduktionen, trotz der sehr einfachen Maschinenbedienung.

NC-Programmierbarer Controller mit Touchscreenfunktion

• Direkte Programmierung im manuellen Betrieb zur Einzelteilfertigung mit Eingabevon Spindeldrehzahl, Vorschub und Positioniergröße im Digitalanzeige Modus
• Programmierung durch vordefinierte Standardbearbeitungszyklen (24 Bearbeitungszyklen) im Einzelsatz sowie in der automatischen Satzfolge (bis 25 Zyklen in einem Programm)
• Lern-Zyklus
• Werkzeugparameter Eingabe
• Programm Speicher intern(bis 5 Bearbeitungsprogrammen) und extern(CompactFlash)
• Fehler- und Diagnostikanzeige(in deutscher Sprache)

Bearbeitungs Ø: 6300mm, Werkstückgewicht: 125000kg, Werkstückhöhe: 3200mm
